與國外重卡一致，國內卡車多數采用氣壓制動系統。但由于加工設備與加工工藝的影響，國內卡車氣壓制動系統氣密性較差。如果整車掛車軸線較長，漏氣點相應的也會(huì )增多，氣密性更差。在該種情況下，空壓機負荷率增大，卸荷次數減少，會(huì )產生大量的高溫油氣進入氣壓制動系統，污染了空氣干燥器及下游閥體。為防止此類狀況的發生，在空壓機排量不變的情況下，方法一是涂肥皂水，查找漏氣點，盡可能減少漏氣點。但此類方法耗時過長，效率低，故不建議采用。方法二，在空壓機和空氣干燥器之間加裝不銹鋼冷凝器，在高溫油氣進入氣壓系統之前將其提前分離出來。以下介紹幾種不同排污控制方式的不銹鋼冷凝器：

市場上主要有壓差式不銹鋼冷凝器、電控式不銹鋼冷凝器兩種形式，下面主要介紹其結構及功能。

1壓差式不銹鋼冷凝器

壓差式不銹鋼冷凝器的作用主要有油水分離和排污。

1.1油水分離

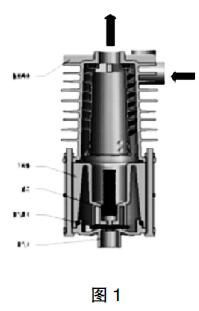

如圖（1）所示，由空壓機輸出的壓縮空氣經進氣口進入散熱閥體與內腔之間的螺旋通道，溫度下降，產生冷凝，在分離區使壓縮空氣中的水、油分離。通過桿狀濾芯，進入排放通道。打開排氣膜片，油水被收集在集液腔。

1.2排污

當干燥器達到切斷壓力排氣時，不銹鋼冷凝器輸出口氣壓下降，膜片上凹打開排氣口，冷凝物通過出口排出。下閥體腔內壓力下降，關閉排氣口。

由此可知，壓差式不銹鋼冷凝器只有在空氣干燥器卸荷時才會(huì )排放冷凝物。

2電控式不銹鋼冷凝器

電控式不銹鋼冷凝器也分為油水分離和排污兩個階段。其與壓差式不銹鋼冷凝器內部油水分離原理基本一致，只在排污控制方面有所差異。

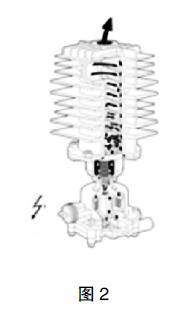

如圖2所示，電控不銹鋼冷凝器當底部電磁閥通電激活后，先打開排氣閥門然后關閉進氣閥門，集液閥中的水和雜質隨排污腔內的壓縮空氣排出。排污控制方式一：

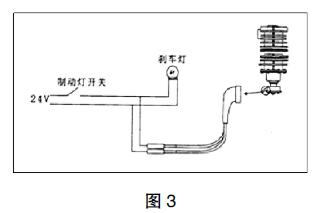

如圖3所示，踩下剎車踏板，制動燈開關關閉，剎車燈亮，同時電控不銹鋼冷凝器底部電磁閥通電，控制電控不銹鋼冷凝器排污。


但此種控制受駕駛員的駕駛習慣和路況影響較大，可能不能及時排出油污。排污控制方式二：

如圖4所示：a、打開整車鑰匙開關，不銹鋼冷凝器正負很導通，但時間繼電器回路不通，故電控不銹鋼冷凝器底部電磁閥不通電。b、打開整車鑰匙開關，不銹鋼冷凝器正負很導通，同時啟動發動機，發電機開始發電。同時發電機D端給時間繼電器一個電源，時間繼電器開始計時，10分鐘后，時間繼電器閉合發出信號并持續1秒，控制不銹鋼冷凝器排出油污及水分。

此種控制方式與人為操作，路況因素等無關，可使整車在著車狀態下，不銹鋼冷凝器每隔10分鐘排污一次，有效保證了高負荷運行下空壓機產生的油污得以及時排出，延長了下游空氣干燥器及下游閥體的使用壽命。

案例：某車型為8*8全驅車型，其掛車軸線為16軸線，不銹鋼冷凝器為壓差式不銹鋼冷凝器，該車在運輸過程中，漏氣嚴重，空壓機負荷率過高，空氣干燥器過早失效。

經驗證，將壓差式不銹鋼冷凝器換為時間繼電器控制的不銹鋼冷凝器后，空氣干燥器使用壽命加長。

本文分別分析了壓差式不銹鋼冷凝器和電控式不銹鋼冷凝器的功能及排污控制方式。壓差式不銹鋼冷凝器適用于空壓機負荷較低的情況，其優點是成本較低，但壓差式不銹鋼冷凝器的排污完全由空氣干燥器的卸荷來控制。采用時間繼電器控制的電控式不銹鋼冷凝器，在整車著車的狀態下，其油污排放只受時間的影響，與其他因素無關，能夠有效延長下游空氣干燥器和閥體的使用壽命，但成本較高。應根據實際情況來選擇合適的不銹鋼冷凝器。
